6. AWS IoTの設定

本章のゴール: AWS IoTでMQTT(AWS IoT上のテストサイト)による受信ができることを確認する

作業の位置づけ;

_images/bx1_04_overview.png

※ 上図SVG

6.1. 概要

AWS IoTの設定は若干ステップが多いため、まずステップの概要を確認します

  1. IAMロールの作成
  2. AWS IoTポリシの作成
  3. “モノ” の作成
  4. 証明書の作成, ポリシの割り当て, “モノ”の割り当て
  5. ルールの作成

6.2. IAMロールの作成

AWS IoTのルールを作成する前に、AWS IoTからAmazon Elasticsearch Serviceへデータ送信をするための権限ロールを作成します

6.2.1. ロールの作成

IAMコンソールのロール一覧から [新しいロールの作成] をクリックし、ウィザードを開始します

ウィザードの各項目は下記のようにしてください

ロール名 awsiot_handson_put_to_es
ロールタイプの選択 AWS サービスロール => AWS IoT を選択
ポリシーのアタッチ <なにも選択せず>

6.2.2. インラインポリシーの設定

  1. IAMコンソールのロール一覧から、先ほど作成した awsiot_handson_put_to_es ロールを選択
  2. [インラインポリシー] - [ここをクリックしてください] をクリック
  3. 次の画面では [カスタムポリシー] - [選択] をクリック
  4. 下記の通りポリシー名とポリシードキュメントを設定し [ポリシーの検証] をした後 [ポリシーの適用] をクリック
ポリシー名 awsiot_handson_put_to_es_adhoc_policy

ポリシードキュメント

※ AWS_ACCOUNT_ID は各自のAWS AccountIDに読み替えるようにしてください

{
    "Version": "2012-10-17",
    "Statement": {
        "Effect": "Allow",
        "Action": "es:ESHttpPut",
        "Resource": [
            "arn:aws:es:ap-northeast-1:AWS_ACCOUNT_ID:domain:awsiot-handson-es/*"
        ]
    }
}

以上でロールの作成は完了です _

6.3. AWS IoTポリシの作成

“モノ” が AWS IoTにアクセスする際の制限を設定することができます

今回はフルコントロールとします

注釈

IAMのポリシーとは別のものになります

6.3.1. 作業

  1. AWS IoTのコンソールから “Create a resource” をクリックし “Create a policy” をクリック
  2. 下記を入力したら “Add statement” をクリックし “Create” をクリック
Name awsiot_handson_policy
Action iot:*
Resource テキストボックスに * を入力、Allowにチェック

これでポリシが作成されました

※下図は “Add statement” 直前の画面です

_images/bx1_04_create_policy.png

6.4. “モノ” の作成

AWS IoT上で “モノ” として認識できるようにします

実物の “モノ” の状態を管理するための機能であるThing shadowを使用する際に、特に必要となります

6.4.1. 作業

  1. AWS IoTのコンソールから “Create a thing” をクリック
  2. 下記を入力したら “Create” をクリック
Name awsiot_handson_thing0

これで “モノ” が作成されました

※下図は “Create” 直前の画面です

_images/bx1_04_create_thing.png

6.5. 証明書の作成, ポリシの割り当て, “モノ”の割り当て

“モノ” がAWS IoTにアクセスする際に使用する証明書(キーペア)を作成します

“モノ” に公開鍵を持たせてAWS IoTにアクセスすることで認証としています

証明書は有効(活動中)/無効(非活動)というステータスを持っており、証明書が有効だとしても非活動の場合はAWS IoTへのアクセスができないといった制御が可能です

また、この証明書にポリシと “モノ” を割り当てることで、その証明書を持っている “モノ” の制限をすることができるという仕組みです

すでに存在するキーペアから作成することも可能ですが、今回はAWS IoTに発行してもらいます

注釈

AWS IoT接続トラブルの原因の80%が、証明書に起因するものですので丁寧に実施してください

6.5.1. 作業

  • 証明書の作成
    1. AWS IoTのコンソールから “Create a certiicate” をクリック
    2. “1-CLick certificate create” をクリック <”INACTIVE” と書かれた証明書が作成されます>
    3. 画面上の “Download private key” と “Download certificate” をクリックし、それぞれ .pem.key ファイルと .pem.crt ファイルを取得する

警告

  • private keyファイルはこのタイミングでのみダウンロード可能です。あとでダウンロードできないので、必ず取得してください
  • ポリシを証明書に割り当て
    1. 作成された証明書のチェックボックスをクリック (ついていれば次へ)
    2. [Actions]の中から[Attach a policy]をクリック
    3. Policy name にポリシ名 awsiot_handson_policy を入力し “Attach” をクリック
  • “モノ” を証明書に割り当て
    1. 証明書のチェックボックスをクリック (ついていれば次へ)
    2. [Actions]の中から[Attach a thing]をクリック
    3. Thing name にポリシ名 awsiot_handson_thing0 を入力し “Attach” をクリック
  • 証明書のアクティベート
    1. 証明書のチェックボックスをクリック (ついていれば次へ)
    2. [Actions]の中から[Activate]をクリック <証明書が “ACTIVE” に変化します>

※下図は 証明書にチェックを入れた後 “Actions” をクリックした直後の画面です

_images/bx1_04_create_certificate.png

6.6. ルールの作成

AWS IoTでは、MQTTやRESTで送信されてきたデータに対して、どのようにアクションするか設定でき、これをルールと呼びます

6.6.1. 作業

  1. AWS IoTのコンソールから “Create a rule” をクリック
  2. 下記を入力したら “Add action” をクリックし “Create” をクリック
Name awsiot_handson_rule0
Description awsiot_handson_rule0
SQL version 2016-03-23-beta
Attribute *
Topic filter awsiot_handson/sensor0
Condition <なにも入力しません>
Choosen an action Amazon Elasticsearch Service
Domain name awsiot-handson-es
ID ${newuuid()}
Index awsiot_handson
Type fwm8blz02
Role awsiot_handson_put_to_es

これでルールが作成されました

※下図は “Add action” 直前の画面です

_images/bx1_04_create_rule.png

注釈

Amazon Elasticsearch Serviceのインスタンスが完了してない場合は Endpointが https://null となり、設定が完了できません。Amazon ESのインスタンス作成の完了を待ってからルール作成を行ってください

6.7. AWS IoT上のMQTTクライアントツールを使用した確認

AWS IoTにはMQTTクライアントツールがあり、それを使って簡単に動作確認をすることができます

6.7.1. 作業

  1. AWS IoTコンソールの右上 “MQTT Client” をクリック
  2. “Generate client ID” をクリック <Client IDに任意の文字列が入ります>
  3. “Connect” をクリック
  4. “Publish to topic” をクリック
  5. 下記を入力して “Publish” をクリック
Publish topic awsiot_handson/sensor0
Payload {"state":{"reported":{"deviceId":"awsiot-test0","field1":3,"time":"2016-05-19T10:10:50+0900"}}}
_images/bx1_04_awsiot_mqtt_client.png

Kibana上に上記payloadのデータが入っていれば成功です

注釈

Amazon Elasticsearch Serviceのインスタンス作成と設定 では es-test というIndexにデータを入れましたが、この章で使用しているIndexは awsiot_handson です

Kibanaの Settings 画面から新規に awsiot_handson を基にIndexを作成するようにしてください

_images/bx1_04_kibana.png

ここまで到達できればゴールです

BX1とAWS IoTの接続 へ進む

6.8. トラブルシュート

6.8.1. AWS IoTのログ

CloudWatchで確認することができます

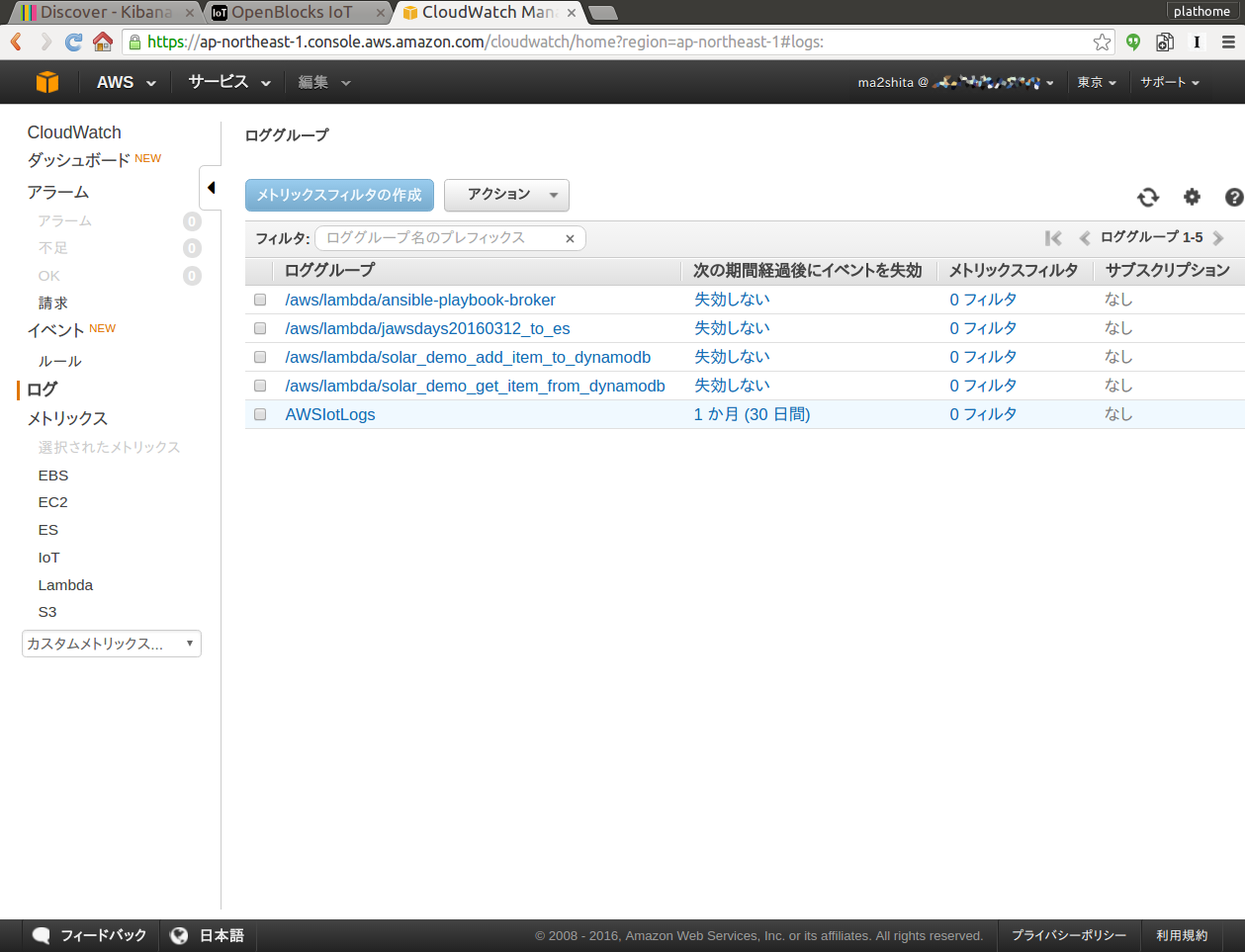

_images/bx1_04_cloudwatch.png

6.8.2. CertificateファイルやPrivate keyファイルのダウンロードを忘れた

AWS IoT上で証明書を作成しなおしてください

また、ファイルを失ってしまった証明書は削除してください

6.8.3. AWS IoTの証明書が削除できない

証明書を削除できる条件は 1.モノやポリシが割り当てられていない 2.Deactivate状態である この２つが満たされている必要があります

割り当て済みのポリシや “モノ”を解除する

  1. 証明書をクリック
  2. 右側に現れたウィンドウの [Detail] で モノやポリシを “dettach” します

Deactivate状態にする

  1. 証明書のチェックボックスをクリック (ついていれば次へ)
  2. [Actions]の中から[Deactivate]をクリック <証明書が “INACTIVE” に変化します>

6.8.4. Rule作成時に Elasticsearch Service のインスタンスが見つからない

リージョンを確認してください

AWS IoTとElasticsearch Serviceのリージョンは一致している必要があります

6.8.5. Kibanaにデータが表示されない

表示対象のIndexが es-test になっていませんか？
